Flashings

Tapajuntas para material de cubierta plano EL

Descripción

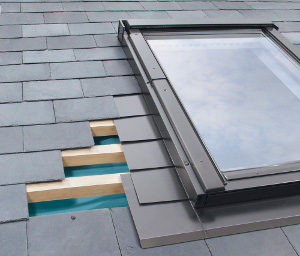

El tapajuntas EL se adapta a la instalación de ventanas de tejado sobre material de cubierta plano tipo pizarra, lámina asfáltica, etc., de hasta 5 mm de espesor. Se aplica en instalaciones individuales de ventanas.


Para proyectos de conjunto también existe una versión combinada de tapajuntas EL:

  • Para nivel V en vertical, horizontal y grupos.
  • Para nivel J solo combinaciones horizontales.

Este tapajuntas permite la instalación de la ventana en dos niveles respecto a la línea de cubierta N (0cm), J (-3cm).
El nivel estándar para la instalación de ventanas con el tapajuntas EL es N (ELN).
Puede ser instalado en tejados con grados de inclinación entre 15° y 90° profundidad N y V; entre 20º y 90º profundidad J.

Tapajuntas para material de cubierta plano EL










Componentes del tapajuntas

Se compone de unas chapas laterales que se colocan alternándose con el material de la cubierta. Las solapas adosadas en los laterales facilitan el drenaje del agua.

Partes del tapajuntas

1 — Parte superior del tapajuntas.
2 — Parte inferior del tapajuntas.
3 — Elementos laterales.
4 — Tiras de aluminio para la fijación.

Tapajuntas para material de cubierta plano EL
