Dispositivos de control
Motores ZWS12, ZWS230
Un componente fundamental para la apertura y el cierre automatizados de una ventana es el motor.
Los motores de cadena ZWS12 y ZWS230 están diseñados para la automatización de ventanas de tejado gracias a su diseño compacto. Ambos modelos son compatibles con el sistema Z-Wave y pueden instalarse en ventanas giratorias, proyectantes-giratorias y ventanas de dimensiones especiales.
El recorrido máximo de la cadena es de 24 cm en el modelo ZWS12 y de 36 cm en el ZWS230.
Además, los servomotores incorporan protecciones internas contra sobrecargas que intervienen durante el funcionamiento y forman parte del sistema de control del cierre de la ventana.
| Parámetros técnicos: | Motor ZWS12 | Motor ZWS230 |
|---|---|---|
| Alcance de la cadena | 240mm | 360mm |
| Tensión eléctrica | 15V DC | 230V AC |
| Corriente nominal | 0.36 | 0.12 |
| Potencia de salida | 9W | 15W |
| Fuerza de expulsión de la cadena | 200N | 200N |
| Velocidad de carrera de la cadena | 4,25mm / s | 9,7mm / s |
| Temperatura de funcionamiento | (-9 ° C) a (+ 50 ° C) | (-9 ° C) a (+ 50 ° C) |
| Cable de alimentación | 2x0.75mm2 (0.4mb) | 3x0.75mm2 (1.5mb) |
| Dimensiones |
262x47x33,5 |
362x47x33,5 |

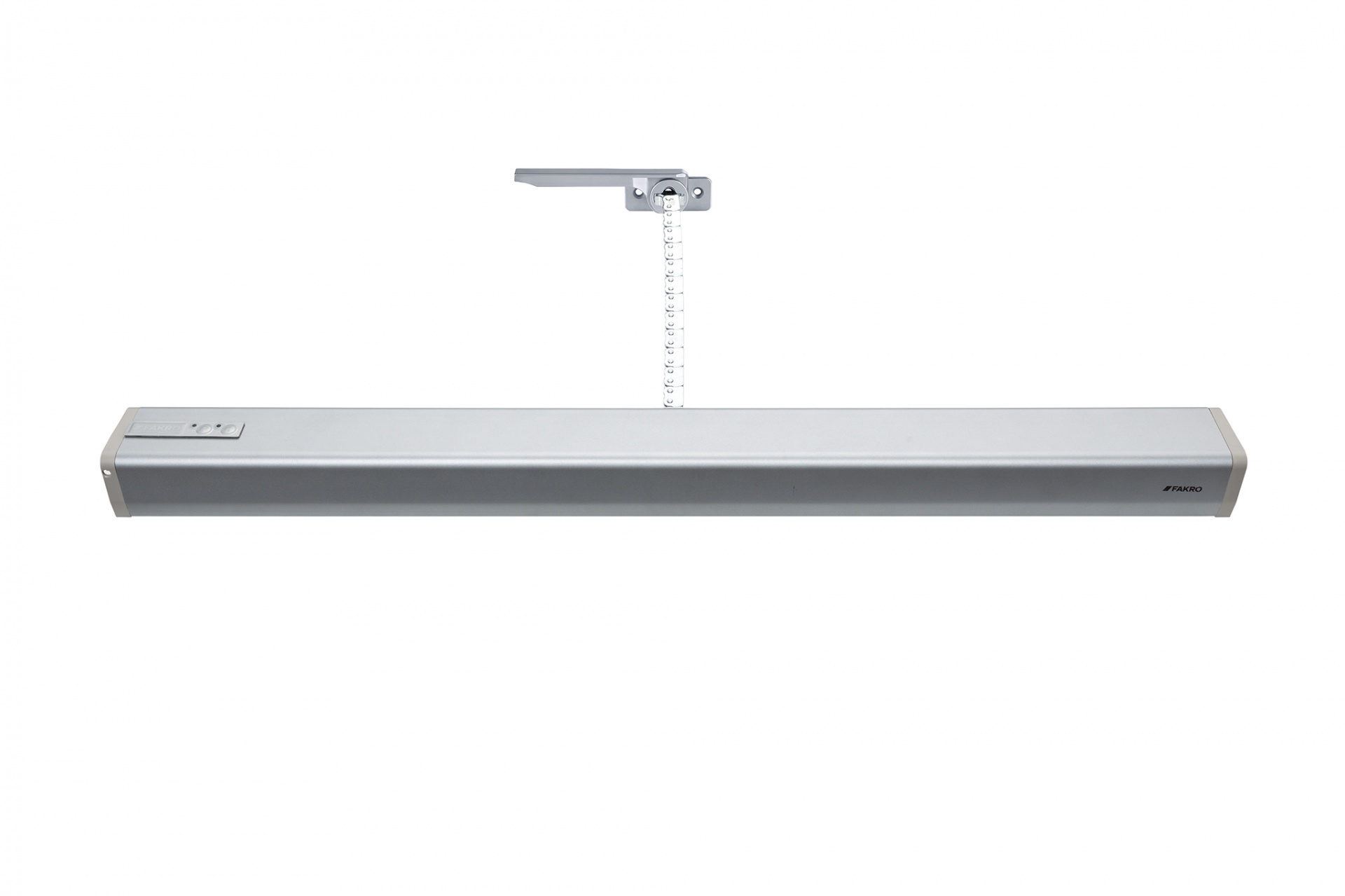

Set para motorizar la ventana ZWN 230
Set ZWN230
Permite motorizar una ventana de tejado manual y controlar su apertura a distancia. Incorpora una manilla ergonómica integrada en el sistema.
El dispositivo puede controlarse mediante cualquier controlador Z-Wave compatible (no incluido). De forma opcional, puede integrarse un detector de lluvia ZRD para el cierre automático de la ventana.
El sistema de accionamiento también permite la alimentación de accesorios interiores y exteriores compatibles.
Instrucciones y Catálogos
Instrucciones de instalación:
- Motor ZWS12
- Motor ZWS230
- Motor ZWS12 / FTT U6 U8
- Motor ZWS230 / FTT U6 U8
- Motor ZWS12 / FDY
- Motor ZWS230 / FDY
- Set de motorización ZWZ230
- Set de motorización ZWN230
Instrucciones de uso:
Vídeos de instalación
Detalles del producto:
