Flat Roof Window

Ventanas para cubiertas horizontales

Ventanas para cubierta horizontal tipo C y tipo F

Los materiales modernos y la tecnología cambiante en la industria de la construcción permiten construir edificios con tejados horizontales. A menudo ocurre, en este tipo de arquitectura, que hay habitaciones dentro del edificio donde no es posible instalar ventanas de tejado. Cada habitación debe ofrecer una fuente de luz natural para que el usuario se sienta cómodo. La solución ideal en tales casos es la instalación de productos especialmente diseñados para cubiertas sin inclinación.

Las ventanas para cubiertas horizontales están diseñadas y fabricadas con materiales de alta calidad, utilizando soluciones innovadoras y prestando atención a la estética. Los excelentes parámetros de aislamiento, la abundante luz natural, la posibilidad de ventilación, la facilidad de uso y la amplia gama de accesorios hacen que se garantice un alto confort al utilizar habitaciones bajo tejados planos.



Ventanas para cubiertas horizontales - FAKROTIPO F con innovadora unidad de acristalamiento.

Ventanas para cubiertas horizontales - FAKROTIPO C  con unidad de acristalamiento y cúpula.

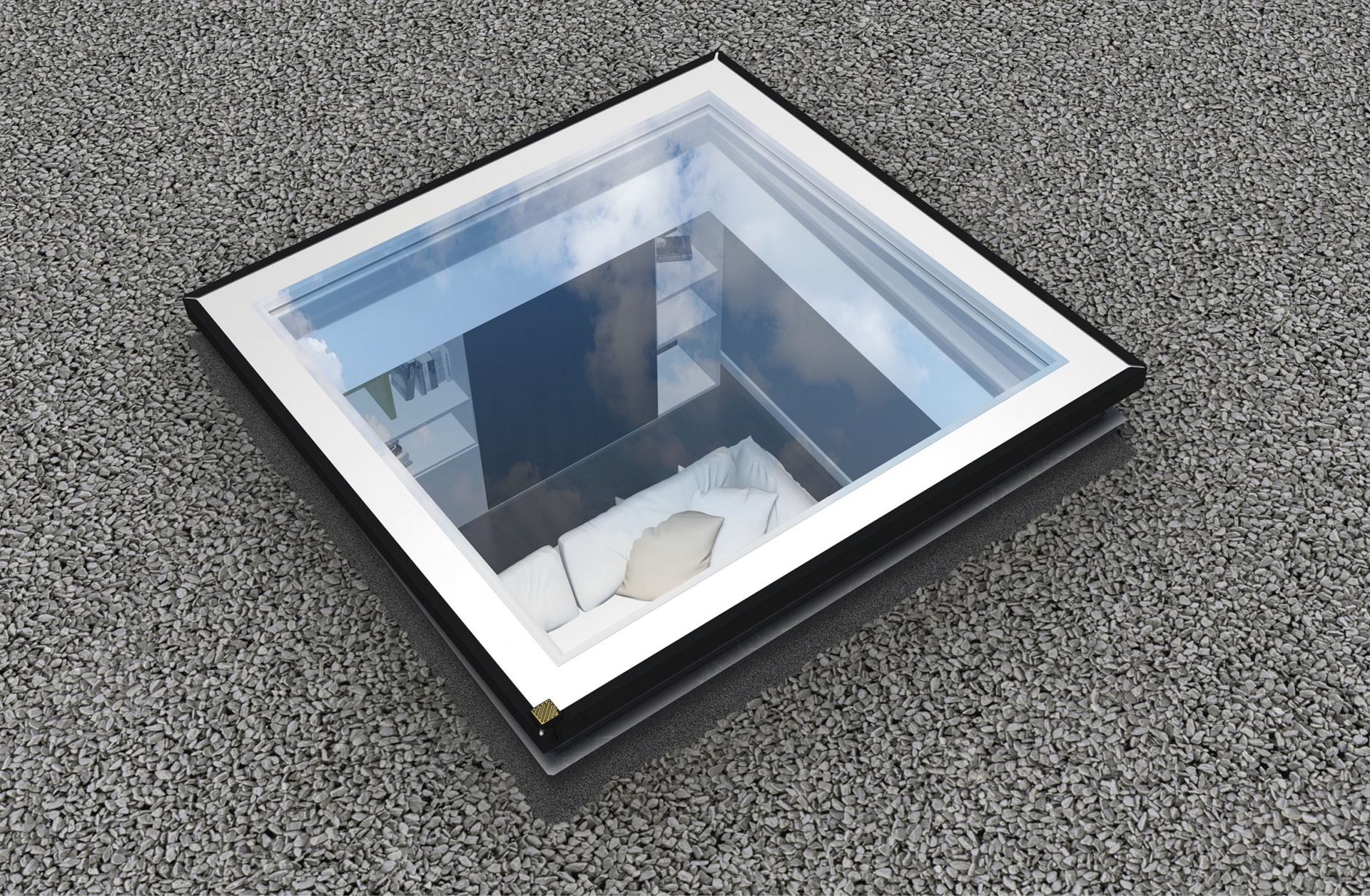

Características de las ventanas de techo plano tipo C y tipo F - FAKRO.TIPO G  con sección de vidrio plano



Las ventanas para cubiertas horizontales están disponibles en tres versiones:



DEF - apertura eléctrica

DMF - apertura manual

DXF - fija

DEC - apertura eléctrica

DMC - apertura manual

 DXC - fija

DEG - apertura eléctrica

DMG - apertura manual

DXG - fija



Principales ventajas



Tamaños no estándar

Tamaños no estándar

Además de los tamaños estándar, la ventana tipo F se puede fabricar en un tamaño no estándar (en el rango entre 60x60cm - 120x220cm). Los estándares de aislamiento térmico de los edificios se han incrementado significativamente y los tragaluces antiguos en techos planos no cumplen con los requisitos actuales en este ámbito. La posibilidad de preparar la ventana tipo F para un tamaño preciso, a menudo no estándar, permite una fácil sustitución de los tragaluces existentes y la mejora de los parámetros de aislamiento de todo el edificio. Aprovechar esta oportunidad ofrece una gran flexibilidad al diseñar edificios o al realizar su renovación



Ventanas para cubiertas horizontales - FAKRO

Accesorios y control

La instalación de accesorios internos y externos apropiados mejora la funcionalidad y la estética de las ventanas en cubiertas horizontales. Los toldillos exteriores protegen la habitación contra el sobrecalentamiento, mientras que los accesorios interiores garantizan la protección contra la luz solar intensa y mejoran el diseño interior.

Las ventanas eléctricas para cubiertas horizontales se controlan mediante un control remoto en el sistema inalámbrico Z-Wave. El motor se instala en la hoja, lo que reduce la influencia de las condiciones climáticas adversas, aumentando su vida útil y funcionamiento sin problemas. Además, las ventanas tienen un sensor de lluvia incorporado que activa automáticamente la función de cierre de la hoja cuando aparecen las primeras gotas de lluvia.



Diseño energéticamente eficiente

Diseño energéticamente eficiente

Debido a su diseño especial, las ventanas para cubiertas horizontales FAKRO proporcionan excelentes parámetros de aislamiento. Están disponibles con unidades de acristalamiento de cámara simple, doble y triple. Además, las ventanas tipo C están disponibles con cúpula.

Las ventanas tipo F están se fabrican con acristalamiento DU8 de triple cámara. El coeficiente de transmitancia térmica es U = 0,64 W / m 2 K según EN 14351-1, lo que hace que las ventanas sean adecuadas para su uso en edificios pasivos y de eficiencia energética.

Las ventanas tipo C con acristalamiento pasivo U8 (VSG) de triple cámara presentan un coeficiente de transmitancia térmica U = 0,55 W / m 2 K según EN 1873 (para un tamaño de 120x120cm). Este es un excelente parámetro relacionado con toda la ventana (marco con el marco y el domo). El uso de este tipo de unidades de acristalamiento permite grandes ahorros térmicos durante los días fríos y menores costes de calefacción.



Alta seguridad

Alta seguridad

Las ventanas para cubiertas horizontales DMF DU6 Secure, DXF DU6 Secure, DMC P4 Secure y DXC P4 Secure cumplen con la 2da clase europea antirrobo RC 2 N según EN 1627. Además, se distinguen con la clase de resistencia al impacto más alta SB 1200 según EN 1873.

La instalación de este tipo de ventanas mejora considerablemente la seguridad y la resistencia antirrobo del edificio



Amplia luz natural.

Amplia luz natural

El propósito de la ventana es proporcionar luz natural a los interiores bajo cubierta. Gracias a las formas, especialmente diseñadas, de la hoja y los perfiles del marco, las ventanas para cubiertas horizontales se caracterizan por un área de acristalamiento incluso hasta un 16% mayor en comparación con las soluciones de la competencia. Con tal solución, cualquier habitación bajo cubierta recibe abundante luz durante el día.



Estructura

Flat roof windows type C and type F
  • El marco de la ventana de cubierta horizontal se fabrica con perfiles multicámara de PVC.

  • La superficie interna del marco es de color blanco (RAL 9010).

  • El material de los perfiles tiene una alta resistencia a los ácidos y muy baja absorción de la humedad, por lo tanto, la ventana puede ser instalada en cualquier habitación.

  • Los perfiles se rellenan en el interior con material aislante, lo que mejora los parámetros de ahorro de energía del producto.

  • Además los perfiles que sujetan el material de cubierta debajo del desagüe del marco facilitan el ajuste de la ventana con la cubierta.



Flat roof windows type C and type F

El motor en las ventanas de apertura eléctrica se instala en la hoja, lo que garantiza un funcionamiento óptimo de todos los elementos de control y del motor, aumentando su fiabilidad.​



Flat roof windows type C and type F

Las ventanas de accionamiento eléctrico (tipo F y tipo C) incorporan un sensor de lluvia que activa, automáticamente, la función de cierre cuando llueve.

Acristalamientos ventanas Tipo F

Unidades de acristalamiento utilizadas en ventanas D_F.

DU6

Composición:
6H - Tg18Ar - 4HT - Tg18Ar - 44.2T

Estructura de unidad de acristalamiento para tamaños:
100x150, 120x120, 140x140, 120x220:
6H - Tg16Ar - 4HT - Tg18Ar - 55.2T

Unidades de acristalamiento utilizadas en ventanas D_F.

DU6 Secure

Composición:
6H - Tg18Ar - 4HT - Tg18Ar - 44.2T

Estructura de unidad de acristalamiento para tamaños:
100x150, 120x120, 140x140, 120x220:
6H - Tg16Ar - 4HT - Tg18Ar - 55.2T

Unidades de acristalamiento utilizadas en ventanas D_F.

DU8

Composición:
6H - Tg10Kr - 4HT- Tg12Kr - 4HT -
Tg12Kr - 33.2T

Estructura de la unidad de acristalamiento para tamaños:
60x90, 100x150, 120x220
6H - Tg10Kr - 4HT- Tg10Kr - 4HT -
Tg12Kr - 44.2T



Acristalamientos ventanas Tipo C



Acristalamientos ventanas Tipo C

P2

Composición:

4H - Tg14Ar - 33.2T

Acristalamientos ventanas Tipo C

P4

Composición:

4H - Tg14Ar - 33.4T



Acristalamientos ventanas Tipo C

U6

Composición:

6H - Tg18Ar - 4HT - Tg18Ar - 33.2T

Acristalamientos ventanas Tipo C

U8 (VSG)

Composición:

 4H- Tg10Kr - 4HT - Tg12Kr - 4HT -Tg12Kr - 33.2T
