Flashings

Sistema EFW de ventanas para cubiertas planas

Descripción

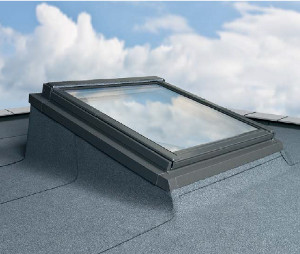

El sistema EFW de ventanas para cubiertas planas ha sido editado para poder instalar las ventanas en tejado planos con muy poca inclinación. El sistema aumenta la inclinación del tejado sobre 15 °. Usualmente se utiliza para colocar ventanas aisladas aunque también se pueden hacer combinaciones con una distancia de separación mínima entre ventanas de 30 cm. El sistema EFW incorpora una estructura de madera aislante recubierta de un tapajuntas que asegura una perfecta estanqueidad entre la ventana y el material de cubierta. También hay disponible EFS diseñado para su uso con ventanas de salida de humo y EFE para las ventanas de apertura lateral FW.

Es aconsejable instalar el sistema EFW en cubiertas planas o ángulos de inclinación inferiores a 15º.

Sistema de techo plano EFW



Componentes del tapajuntas



El sistema EFW incorpora una estructura de madera aislante cubierta de una lámina de aluminio que asegura una perfecta estanqueidad en la ventana y el material de la cubierta, además de un tapajuntas que sirve para la adaptación de la ventana a dicha estructura.


Partes del sistema EFW
1 - parte inferior de tapajuntas
2 - elementos laterales
3 - parte superior de tapajuntas
4 - estructura de madera

Sección transversal vertical y horizontal con elementos Flat Flat System EFW
