Tapajuntas de unión de ventana de tejado con vertical EUN/B, EUV/B, EUV-L/B

Descripción

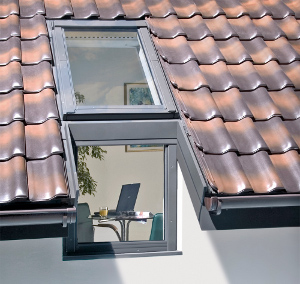

Los tapajuntas EU_/B han sido diseñados para su uso exclusivo con la línea de ventanas verticales B_L. El tapajuntas EU_/B resuelve la instalación del conjunto de ventanas de tejado sobre la ventana vertical

Están disponibles en tres niveles respecto a la línea de cubierta, seleccionado el grado de profundidad:

  • N (+3 cm),V(0)
  • J (-3 cm)

La profundidad estándar de instalación de ventanas de tejado con el uso de tapajuntas es la profundidad N- versión EUN/B. EUN/B es universal y permite la instalación de ventana en varios tipos de material de cubierta plana, mientras que el tapajuntas EUN-L/B se utiliza para materiales de cubierta planos (2 capas x 5 mm ). Existe también una versión Kombi que permite instalar conjuntos horizontales de varias ventanas de tejado sobre ventanas verticales.

El grado de profundidad del montaje de tapajuntas según la inclinación del tejado:
— profundidad “V”, “N” para inclinación entre 15° y 55°
— profundidad “J“ para inclinación entre 30° y 55°

Kołnierze do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B





Componentes del tapajuntas

Incluye las piezas necesarias para ocultar las juntas de unión exterior e interior de las ventanas, así como el recubrimiento del alero con secciones de 120cm.



Partes del tapajuntas EUV/B


1 – tapajuntas ventana de tejado sin incluir la parte inferior
2 – elementos de unión entre las dos ventanas
3 – revestimiento de aluminio
4 – elemento de sujeción de la ventana vertical
5 – perfiles laterales
6 – perfil contra el viento
7 – perfil de recubrimiento

Schemat kołnierza do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B
