Tapajuntas para cubiertas con dos inclinaciones KMV, KMV-L

Moduły do zespolenia mansardowego KMV, KMV-LDescripción

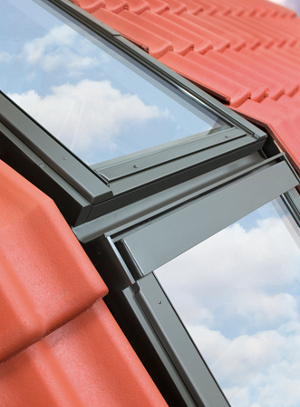

Los tapajuntas KM permiten la instalación de dos ventanas en tejados con dos grados de inclinación diferentes. Las ventanas se posicionan una debajo de la otra y se unen con el tapajuntas KM.

Solamente está disponible un tipo de tapajuntas dependiendo del nivel respecto a la línea de cubierta V (0) en dos versiones diferentes; KMV como versión universal para la adaptación de ventanas con la mayoría de los materiales de cubierta ( S, Z, H) mientras que el módulo KMV-L permite la adaptación únicamente con material de cubierta plano (pizarra).

La ventana superior se instala en un ángulo entre 15º y 60º, y la ventana inferior en un ángulo entre 45º y 90º.

El ángulo interno del tejado debe de estar entre 105º y 150º.

El tapajuntas KM se puede fabricar en aluminio, cobre o titanio-zinc. The KMV, El tapajuntas KMV-L para ventanas de PVC-aluminio instaladas en cubiertas con dos inclinaciones están disponibles bajo pedido especial.









Componentes del tapajuntas

Está formado por un elemento de unión de las dos ventanas y los laterales de la ventana inferior. También incluye canales laterales que evitan la acumulación de polvo, hojas, agua y nieve



Schemat modułu do zespolenia mansardowego KMV, KMV-L

Partes del tapajuntas KMV


1 — elementos de unión de las ventanas verticalmente
2 — elementos laterales
3 — chapas para la fijación del tapajuntas
4 — revestimiento interior en madera
