Lucerna con tubo rígido y cúpula SRD

SRD-_  tubo rígido con tapajuntas incorporado y entrada de luz solo por el tubo transmisor.
SRD -_ / L  tubo rígido con tapajuntas incorporado y entrada de luz también por las esquinas lo que permite iluminar el ático.

El nuevo diseño de lucerna se caracteriza por:

  • El diseño del difusor de luz permite la instalación de la lámpara SLO.
  • Tapajuntas integrado para un proceso de instalación más rápido

La lucerna SRD se compone de una cúpula de policarbonato, tres elementos de tubo transmisor de luz SRM  61 cm, codo regulable SRK *, difusor, embellecedor y kit de instalación. La longitud total de todos los componentes del tubo transmisor de luz en línea recta es 2,1 m (SRD 550 - 1,8 m).

Lucerna con tubo rígido y cúpula SRD

Características:

  • TUBO TRASMISOR RÍGIDO -  El tubo transmisor está fabricado en aluminio, cubierto por una capa reflectante de base de plata que se caracteriza por el coeficiente de reflexión superior al 98% (el coeficiente de reflexión de la luz en el nuevo reflejo es del 90-95%).Las mínimas pérdidas de transmisión de la luz permiten el uso de las lucernas SRD de hasta 12 metros de longitud. No es necesario acortar los componentes del tubo transmisor de luz durante el montaje, ya que su estructura se parece a la de un telescopio. Simplemente necesita introducir un elemento dentro de otro para obtener la adecuada longitud.



  • ELEMENTO DE TEJADO - consiste en un marco de madera impregnado al vacío combinado con un tapajuntas de aluminio hecho de chapa de 0,6 mm de espesor en RAL 7022 y una cúpula resistente a los rayos UV fabricada de policarbonato de 3 mm de espesor.



  • EMBELLECEDOR DEL TECHO - El embellecedor del techo y un dispositivo difusor de luz son los únicos elementos visibles en el tejado una vez instalada la lucerna. La luz reflejada en el interior del tubo transmisor cae en el dispositivo difusor de la luz. Su tarea principal es difundir la luz dentro de la habitación. Se compone de un difusor transparente y otro mate, los cuales tienen filtro UV. Ambos difusores se colocan en la junta, que los combina en una pieza. Entre los difusores hay una cámara de aire, que es un aislante entre el interior de la habitación y el tubo transmisor. Esto permite minimizar el riesgo de condensación en el interior del tubo.

  • CODO El codo SRK cambia el ángulo del tubo transmisor 0 a 65°. No incluido en lucernas SRD y SRD -_ / L 550.
    Pendiente de instalación entre 15 y 60°

*Para la lucerna SR_ 550 y SR_-L 550, el codo SRK  disponible sólo como una opción.

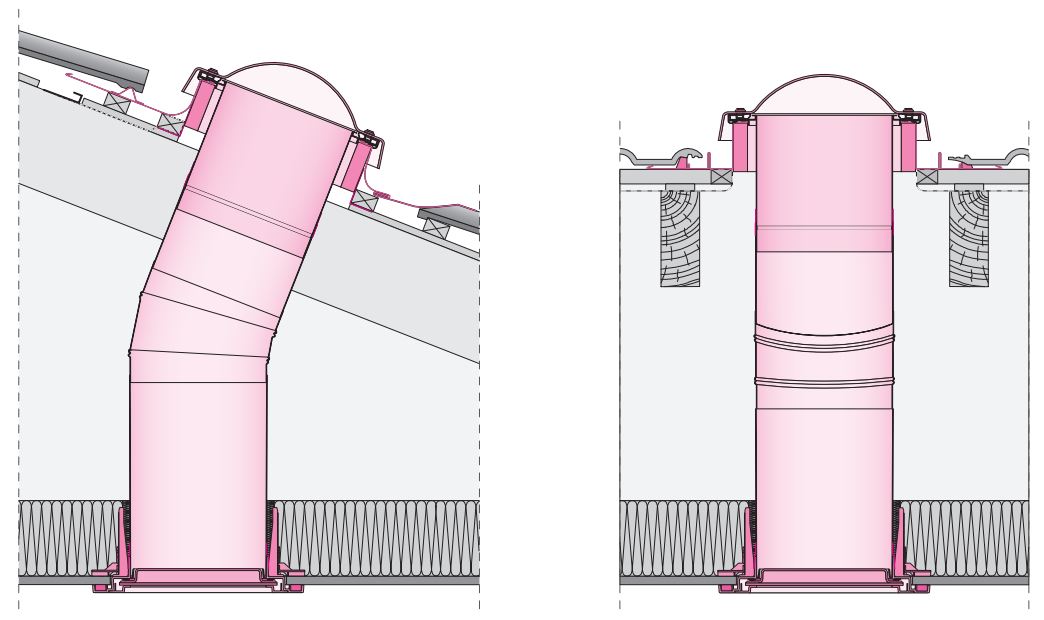

Sección transversal de la lucerna SRD:

Lucerna con tubo rígido y cúpula SRD
